Силагерм 1112 марка А, Б,В - Силиконовый не поддерживающий горения,теплопроводный однокомпонентный герметик

    Силиконовый однокомпонентный электроизоляционный герметик

 Силагерм 1111, Силагерм 1112

ТУ 20.30.22-019-01296014-2019

Применяется в электротехнике и электронике для заливки элементов конструкций с целью их герметизации от внешней среды и электроизоляции, для склеивания металлических и неметаллических поверхностей (в т. ч. силиконовой резины), заполнения между жильного пространства в кабелях герметизации аппаратуры, работающей в среде воздуха, в условиях вибрации, и для защиты ее от влаги, в качестве жидкой прокладки в соединениях. Применяется для отвода тепла в местах электрических схем с повышенным тепловыделением.

Свойства герметика:

• отверждается влагой воздуха;
• допускается использование в слое заливки толщиной не более 5 мм;
• сохраняет эксплуатационные свойства при 100% влажности и температуре от -60 °C до +250 °C;

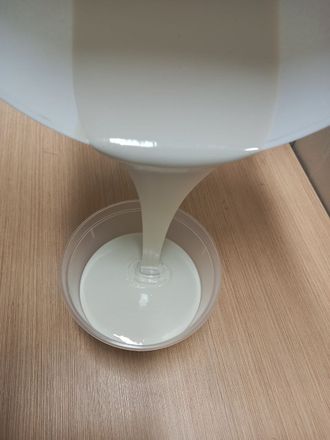

•  обладает высокой текучестью - способен глубоко проникать в стыки и зазоры конструкций;
• безусадочный, не содержащий растворителя термостойкий герметик не уменьшается в объеме после вулканизации;
• устойчив к атмосферным воздействиям и УФ излучению;
• наносится при температурах от +10°C до +40 °C;
• не поддерживает горение;
• обладает повышенной теплопроводностью;
• обладает высокой адгезией к металлам, резине, керамике, керамической плитке и т.д.
• является нейтральным, не вызывает коррозии при температурах прогрева до 200 °С алюминиевых сплавов, стали кадмированной и оцинкованной с хроматным пассивированием, латуни и серебряных покрытий, при температурах прогрева до 150 °С и оловянных покрытий;
• материал отверждается до состояния эластичной резины в течении 24 часов (время отверждения зависит от толщины слоя заливки). Если рабочая температура ниже 20°С, то время отверждения увеличивается. При температуре больше 25 °С и повышенной влажности воздуха время жизни компаунда сокращается.Полная полимеризация заканчивается через 72 часа после нанесения герметика.

  Перед началом применения компаунда рекомендуется провести тест совместимости, чтобы убедиться в пригодности его применения для материала подложки! Присутствие жидкости или неотвержденного материала указывает на несовместимость и подавление отверждения.

СПОСОБ ПРИМЕНЕНИЯ. Подготовка поверхности

Поверхность на которую наносят герметик, должна быть чистой и свободной от загрязнений. Поверхность изделий, подлежащих герметизации, обрабатывают одним из указанных способов:

  А)  в случае незащищенного металла поверхность обрабатывают любым механическим способом до металлического блеска;

  Б)  неметаллические поверхности зашкуривают до удаления глянца;

  В)  металлические поверхности с антикоррозионным защитными гальваническими покрытиями (анодированные, хромированные и др.) очищают от стружки и пыли волосяными щетками и пылесосом.

Подготовленные поверхности обезжиривают. При обезжиривании поверхность протирают чистыми салфетками, смоченными бензином, сушат на воздухе 10-15мин., затем протирают салфетками, смоченными ацетоном, и вновь сушат на воздухе 10-15мин.

   Ширина обезжириваемой поверхности должна на 30-40мм превышать ширину герметизируемой поверхности.

Если получаемой адгезии герметика к поверхности недостаточно, рекомендуем использовать Подслой П-11. Наносят его после обезжиривания ацетоном и сушки на воздухе 10-15 минут.

   Ширина поверхности, покрываемой подслоем должна быть на 15-20мм больше ширины герметизируемой поверхности.

В избежание загрязнения герметизируемой поверхности деталей следует обезжиривать непосредственно перед нанесением подслоя.

    Интервал времени между обезжириванием и нанесением подслоя не должен превышать 3-4 часов. При превышении этого срока следует провести повторное обезжиривание.

    На подготовленные таким образом поверхности чистой кисточкой наносят один раз равномерным слоем подслой П-11. Сушат на воздухе при температуре 15-30оС  40 - 60 минут. Герметик  должен быть нанесён на поверхность изделия не позднее, чем через сутки после нанесения подслоя. При загрязнении или выдержке поверхности с нанесённым подслоем более одних суток ранее нанесённый подслой  тщательно смывают бензином и вновь обрабатывают подслоем.

Нанесение герметика и вулканизация.

Нанесите герметик на подготовленную поверхность любым удобным способом. Рекомендуемая толщина заливки не более 5 мм. При увеличении толщины заливки (но не более 1см) время полного отверждения герметика увеличивается.  Время образование поверхностной пленки соответствует жизнеспособности, указанной в таблице или в паспорте качества на каждую партию. Материал будет вулканизован до состояния эластичной резины в течении 24 часов. Если рабочая температура значительно ниже чем 23°С, то время жизнеспособности и  вулканизации увеличивается. Конечные механические свойства будут достигнуты через 72 часа.

Силагерм 1112 является промышленным продуктом и не может быть использован в пищевой отрасли и зубоврачебной практике.

Поставка в п/э ведрах по 1 кг, по 5 кг и по 20 кг.

Срок хранения 6 месяцев со дня изготовления.

ООО «ПО «Технология-Пласт», 140005,МО,г.Люберцы,ул.Комсомольская, д.15А,эт/ком 13/18

  Телефон(495) 221-87-50, эл. почта  info@silagerm.com, сайт silagerm.com
