Перевести страницу

                    ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ТЕХНОЛОГИЯ-ПЛАСТ"                        ПРОИЗВОДСТВО И РАЗРАБОТКА СИЛИКОНОВЫХ И ПОЛИУРЕТАНОВЫХ КОМПАУНДОВ И ГЕРМЕТИКОВ.

Силагерм 1142, Силагерм 1113В - Силиконовый однокомпонентный герметик (паста ограниченного растекания)

от 550 руб/кг*

Силиконовые однокомпонентные герметики. Нейтрального отверждения. ПАСТА ОГРАНИЧЕННОГО РАСТЕКАНИЯ.

Силагерм 1142 - высокотемпературный герметик белого цвета

Силагерм 1113 В - Теплопроводный герметик


Толщина заливки не более 5 мм.

Отверждение герметика влагой воздуха.

Время образования поверхностной пленки 20-60 минут ( в зависимости от температуры и влаги воздуха)

* цена указана за Силагерм 1113В  при покупке от 100кг ( цена указана с НДС)

Цена Силагерм 1142                            Цена Силагерм 1113В

Фасовка по 1кг - 750 руб\кг                Фасовка по 1кг - 700 руб\кг

фасовка по 5 кг:                                     фасовка по 5 кг:

от 5 кг - 700 руб/кг                                  от 5 кг - 600 руб/кг

от 100 кг - 650 руб/кг                              от 100 кг - 550 руб/кг

от 500 кг - 620 руб/кг                              от 500 кг - 530 руб/кг

Силиконовые однокомпонентные герметики Силагерм 1142, Силагерм 1113В предназначены для:

- герметизации  и электроизоляции электротехнических, радиотехнических, электронных компонентов печатных плат и разъемов;

- в качестве герметизирующей и электроизолирующей прокладки в соединениях.

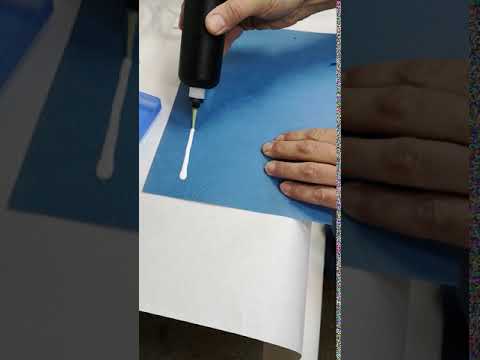

Толщина слоя герметика не должна превышать 5 мм. Наносится на поверхность с помощью кисти или шпателя.


Однокомпонентный силиконовый герметик:


  • отверждается влагой воздуха;
  • сохраняет эксплуатационные свойства при 100% влажности и температуре от -55°C до +250°C;
  • безусадочный, не уменьшается в объеме после вулканизации;
  • устойчив к атмосферным воздействиям и УФ излучению;
  • наносится при температурах от +5°C до +40°C;
  • обладает высокой адгезией к металлам, поликарбонату, керамике, керамической плитке, стеклу и т.д.
  • Характеристика*

    Ед.изм.

    Силагерм 1113В

    Время образования поверхностной плёнки при 20-22°С

    мин

    15-60



    Твердость по Шор А

    ед.

    70-85

    Плотность

    г/см3

    1,55-1,6

    Прочность связи компаунда с металлом по подслою при отслаивании, кН/м

    кгс/см, не менее

    0,7

    Относительное удлинение при разрыве

    %, не менее

    40

    Условная прочность при растяжении

    МПа, не менее

    1,5

    Удельное объемное электрическое сопротивление (20±5)°С

    Ом·см

    1,2*1014

    Удельное поверхностное сопротивление (20±5)°С

    Ом

    2,72*1014

    Тангенс угла диэлектрических потерь при част.10 Гц

    Не более

    0,25*10-3

    Диэлектрическая проницаемость при частоте 106 Гц

    Не более

    3,2

    Электрическая прочность при (20±5)°С

    кВ/мм, не менее

    16

    Теплопроводность, не менее

    вт/м.град

    1,1

    Технические характеристики

    Ед. изм.

    Силагерм

    1142

    Вязкость по Брукфильду

    сПз

    12000-17000

    Цвет



    белый

    Жизнеспособность

    мин

    25-40

    Плотность

    г/см3

    1,4

    Прочность связи герметика с металлом по подслою при отслаивании, не менее

    кН/м

    0,7

    Относительное удлинение при разрыве, не менее

    %

    190

    Условная прочность при растяжении, не менее

    Кгс/см2

    11,0

    Твердость по Шору, не менее

    Ед.

    35

    Удельное объемное электрическое сопротивление (20±5)°С

    Ом*см

    1,2*10 14

    Удельное поверхностное сопротивление (20±5)°С

    Ом

    2,7*10 14

    Тангенс угла диэлектрических потерь при част. 10 Гц

    Не более

    4,9*10-3

    Диэлектрическая проницаемость при частоте 106 Гц

    Не более

    3,2

    Электрическая прочность при (20±5)°С, не менее

    кВ/мм

    25,0

Герметики вляются нейтральными, не вызывают коррозию при температурах прогрева до 200 град С алюминиевых сплавов, стали кадмированной и оцинкованной с хроматным пассивированием, латуни и серебряных покрытий, при температурах прогрева до 150 С и оловянных покрытий.




Подготовка поверхности

Поверхность образца должна быть чистой и свободной от загрязнений. Поверхность изделий, подлежащих герметизации, обрабатывают одним из указанных способов:

  А)  в случае незащищенного металла поверхность обрабатывают любым механическим способом до металлического блеска;

  Б)  неметаллические поверхности зашкуривают до удаления глянца;

  В)  металлические поверхности с антикоррозионным защитными гальваническими покрытиями (анодированные, хромированные и др.) очищают от стружки и пыли волосяными щетками и пылесосом.

  Подготовленные поверхности обезжиривают. При обезжиривании поверхность протирают чистыми салфетками, смоченными бензином, сушат на воздухе 10-15 мин., затем протирают салфетками, смоченными ацетоном, и вновь сушат на воздухе 10-15 мин.   Ширина обезжириваемой поверхности должна на 30-40 мм превышать ширину поверхности, покрываемой подслоем.

   Ширина поверхности, покрываемой подслоем должна быть на 15-20 мм больше ширины герметизируемой поверхности. В избежание загрязнения герметизируемой поверхности деталей следует обезжиривать непосредственно перед нанесением подслоя (до нанесения подслоя выдерживать не более 3 часов). При превышении этого срока следует провести повторное обезжиривание.

    На подготовленные таким образом поверхности чистой кисточкой наносят один раз равномерным слоем подслой П-11. Сушат на воздухе при температуре 15-30 оС  40 - 60 минут. Герметик  должен быть нанесён на поверхность изделия не позднее, чем через сутки после нанесения подслоя. При загрязнении или выдержке поверхности с нанесённым подслоем более одних суток ранее нанесённый подслой  тщательно смывают бензином и вновь обрабатывают подслоем.
